A-普慧环保  地埋式（景观式）垃圾分类投放站

一、概述

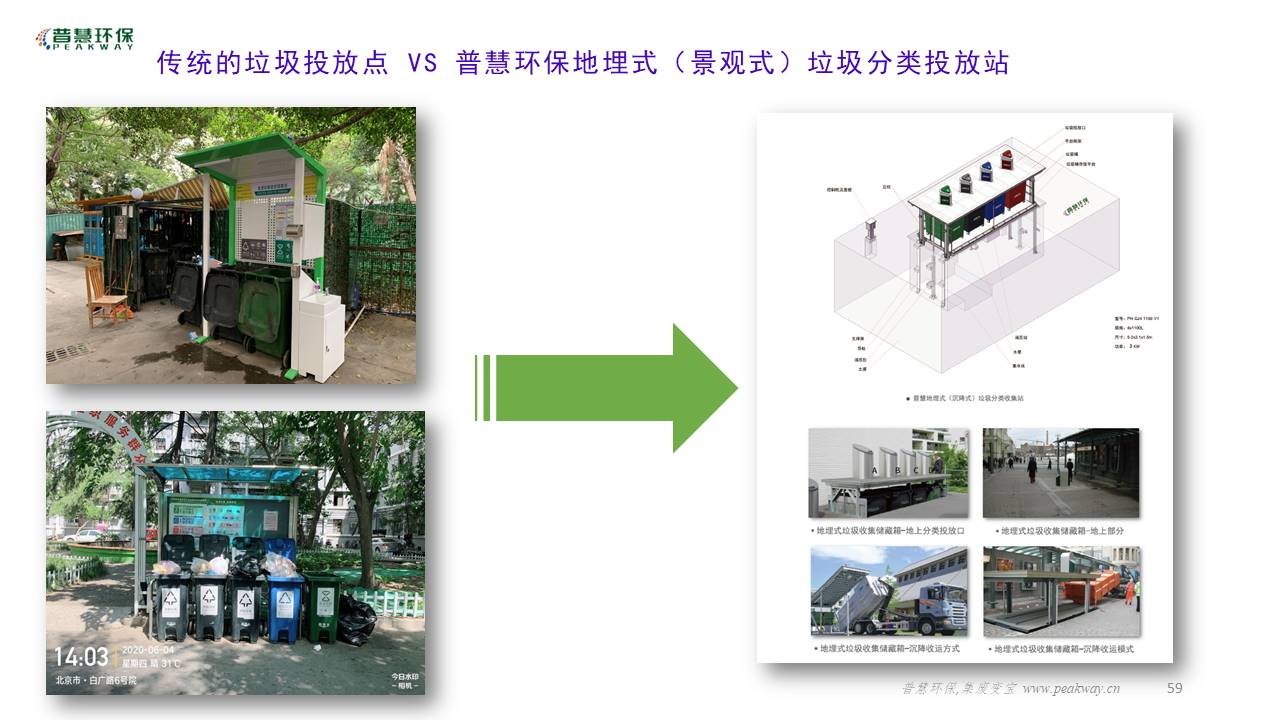

传统的垃圾投放桶或投放箱，结构多为敞开型，功能相对简单，安置在公共区域地面上，存量小，无密封，占用大量公共面积，且影响环境美观，垃圾分类多是标识为可回收垃圾和不可回收垃圾两种，细分不够，对于生活或餐厨等湿类垃圾，其仅为开敞式盛装装置，极其容易产生污水横流，臭气熏天污染环境，如不及时清理还会滋生蚊、蚁、蝇、虫、蟑等，站内垃圾需频繁收集运走，产生较高的运输成本。

地埋式垃圾分类投放站，又称 "景观式”、“沉降式”垃圾投放站，是一种全新概念的垃圾分类投放暂存设备，平时投放口外露在地面上，升降平台及垃圾桶沉降地面以下，生活垃圾投放后完全密闭存放，大大减少臭味散发。配有除臭杀菌、防爆等模块。当垃圾满桶后，环卫车司机及工人可根据提示信息，对垃圾进行收集，通过控制系统将分类垃圾桶升到地面，然后翻卸至环卫车辆，然后运送至废品资源回收公司，一部分运往焚烧发电厂或填埋场所。

普慧地埋式垃圾分类投放站，是一套集分类、投放、收集、暂存、压缩（选配）等模块于一体的完整系统，是”普慧智管®（Smart Chute®）系统“ 的组成部分之一，由分类投放单元、地下垃圾桶、升降器、控制单元等组成，单桶可容纳垃圾240L~1100L，可收集4~10类型的垃圾。与传统的地埋式（景观式）投放站不同，普慧产品预留了升级至真空管道收集的功能，将来可接驳真空垃圾管道，将多个投放站的垃圾分类收到中央站，达到无限量不用车辆收集的目的，且各部件的传感器均纳入“物联网” 。

投放单元可配置普慧 第3代（3G)、第4代（4G)或第5代（5G)投放系统，用户可刷卡或刷脸或刷微信或支付宝等方式打开垃圾投放口，称重系统将会为垃圾称重，识别模块会识别垃圾（5G产品），方便解决垃圾投放溯源、奖励或征费的问题，“集废变宝~Make  the waste into the best”。

普慧多款产品为模块化、总成式结构，安装十分方便，只需开挖好地坑，做好基础，设备整体吊装入坑敷埋后即可使用。 与传统的地埋式（景观式）投放站不同，普慧产品将来可接真空垃圾管道，且“物联”…。

二、普慧产品优点

2.1     模块化程度高，集分类、收集、暂存、压缩等模块于一体的完整系统。

2.2     美化环境，节约小区及公共空间地表土地资源。

2.3     保持环境清洁且可以减少有害微生物及蚊虫滋生。

2.4     无需每天运输，大大降低收集运输的频率，降低营运成本。

2.5     投放系统先进，可选配第3代到第5代投放单元，较强的物联网功能。

2.6     可完成多达十类垃圾分类投放、收集、存储。

2.7     可对用户投放的各类垃圾进行称重、计量（订制产品）。

2.8     具有压缩功能模块，使每类垃圾桶容纳的垃圾量更大（订制产品）。

三、标准型及智能型 基本功能及标准配置

3.1     常态下升降系统及垃圾箱隐藏于地坑内，用户可通过分类投放口投放对应的垃圾至地下垃圾桶。

3.2     控制系统可以实现垃圾投放平台和垃圾箱的整体稳步上升和下降。

3.3     标准型系列：

ü  标准投放口：投放单元配置普慧第3代投放单元，具有免接触开启投放口控制模块及语音提醒模块，有文字指示和说明，引导用户安全使用。

ü  满位报警：当垃圾的容积或重量达到一定值时，垃圾箱会发送报警信息。

ü  雾化除臭:间隔一段时间会自动喷洒除臭液，达到除臭和防止臭味外溢效果。

ü  自动排水：当集水井水位达到一定高度后水泵自动排水。

ü  机械锁定安全装置：可防止升降平台突然下坠引发安全事故。

3.4     智能型系列：

ü  智能型投放口：投放单元配置普慧第4代（4G），配有防水一体触摸屏，具备显示屏广告投放功能，具有液晶显示触摸控制及语音提醒功能；有文字指示和说明导引，引导用户安全使用；具备独立的控制主板，标准通讯模块。用户可刷卡或刷脸或刷微信等打开垃圾投放口，称重模块将会为垃圾称重，方便解决垃圾投放溯源、奖励或征费的问题。

ü  满溢报警：当垃圾的容积或重量达到一定值时，垃圾桶会发送报警信息，环卫工人根据信息对垃圾进行收集。

ü  远程监控及物联网功能：遥控、水浸监测，数据远程传输等功能。

ü  雾化除臭:间隔一段时间会自动喷洒除臭液，达到除臭和防止臭味外溢效果。

ü  消毒装置：间隔一段时间会自动喷洒消毒液，对垃圾箱进行消毒灭菌。

ü  烟感报警：相应模块感应到垃圾箱内产生烟雾或温度过高时，喷淋系统动作，会自动对垃圾箱进行喷淋灭火作业。

ü  自动排水：当集水井水位达到一定高度后水泵自动排水。

ü  机械锁定安全装置：可防止升降平台突然下坠引发安全事故。

说明：以上功能部分是选配，普慧产品也是在保持不断更新提升，最终签约的产品，依据客户需求配置。

四、通用四种规格产品 主要技术参数表

4.1标准版（简约版）产品型号及参数

说明:以上数据是标准尺寸及参数 仅供参考，普慧的产品设计师，可根据客户实际情况及需求订制产品，其它的功能模块可根据客户需要选配。

4.2 智能版（“物联网”版）产品型号及参数

说明:以上数据是标准尺寸及参数 仅供参考，普慧的产品设计师，可根据客户实际情况及需求订制产品，其它的功能模块可根据客户需要选配。

五、部分型号产品产品外观效果图

第三代产品（上图）

第二代产品（上图）

土建施工现场

六、适合场所

住宅小区、街区、公共区域（公园、广场、马路）、医院、学校、高铁站、机场、文旅景区、科技园区、社会主义新农村、 生态特色小镇等场所。

七、部分型号产品视频

普慧地理式垃圾分类投放站产品介绍202301V.pdf （点击左方链接下载 A-普慧地埋式垃圾分类投放站产品）

B-普慧环保 中转站地埋式垃圾暂存站

一.    概述

传统的垃圾投放收集储存站，通常为垃圾投放桶或投放箱简单地堆积，结构多为敞开型，功能相对简单，设置在公共区域地面上，垃圾暂存量小，无密封，占用大量公共面积，且影响环境美观，垃圾仅进行可回收垃圾和不可回收垃圾简单两类，对于干垃圾或餐厨等湿垃圾，极其容易产生污水流溢，污染环境，臭气熏天，如不及时清理还会滋生蚊、蚁、蝇、虫、蟑等，站内垃圾需频繁收集运走，产生较高的运输成本。

大型地埋式垃圾分类投放站（可选配压缩），是一种全新概念的垃圾分类投放暂存设备，其垃圾箱正常状态沉降在地面之下，生活垃圾投放后完全密封起来存放，极少发出异味污染及产生污水横流污染环境。平时大型垃圾投放口外露在地面上，升降平台及垃圾桶沉降地面以下，升降平台将地坑空间密封，减少臭气的散发，同时配有除臭消毒杀菌、防爆等功能模块。当垃圾满箱后，环卫车司机及工人可根据手机提示信息，对垃圾进行收集，通过控制系统将分类垃圾箱升到地面，勾拉出大型垃圾箱至专用车辆，运送至垃圾分类场所或焚烧填埋场所。

普慧市政用大型地埋式垃圾分类投放站，是一套集分类、收集、压缩（选配）、暂存等模块于一体的完整系统，是“普慧智管系统”的组成部分之一，由投放单元、地下压缩箱、升降单元、控制单元等组成，单箱最大承载容量可达16m³；投放单元可配置普慧5G（第5代）投放系统，环卫人员可刷卡、刷脸打开垃圾投放口，称重系统将会为垃圾称重，并识别垃圾，方便解决垃圾投放溯源、奖励或征费的问题“集废变宝，Make the Waste into the Best"。普慧产品为模块化总成式结构，安装十分方便，只需开挖好地坑，设备整体吊装入坑敷埋后即可使用。普慧产品为模块化总成式结构，安装十分方便，只需开挖好地坑，设备整体吊装入坑敷埋后即可使用。

二、优点

美化环境，节约地表土地资源。

减少生活垃圾发臭及散发异味的可能

保持环境清洁且可以减少有害微生物及蚊虫滋生。

大大延长中转的时间，无需每天运输减少收集运输的频率，降低营运成本。

可完成垃圾分类投放（简易型是一类垃圾）。

三、适合场所

住宅小区、街区、医院、学校、高铁站、机场、文旅景区、科技园区、社会主义新农村、 生态特色小镇等场所。

四、设备组成及主要技术参数

设备由：机构框架、垃圾箱（可选配压缩）、升降系统、勾拉辅助机构、火灾应急模块、除臭模块、除臭模块、排水系统、智能物联系统等部分组成。

主要功能模块技术参数

举升系统

外形尺寸：长6800~7500mm，宽3000~4250mm，高3200~4000mm（不同型号，尺寸不同）。

举升油缸最大承载质量 ≥38 t；

功 率 ≤15KW；

举升高度 ≥2600mm。

移动式垃圾箱（可选配压缩）：

单类垃圾采用水平顶投料压缩方式，多类垃圾采用普慧垂直顶投料压缩方式；能与地埋举升系统配套使用；主要由压缩系统、箱体、顶盖滑移装置、后门锁紧及密封、液压系统和电气系统组成；具有满压、满载报警等功能，配有有紧急停止控制开关。

外形尺寸：长5800~6200mm，宽2200~2500 mm，高2200~3000 mm（不同型号，尺寸不同）。

垃圾处理能力：≥110 m3/h

受料口有效容积：≥3.2 m3

压缩力：≥280 KN

单行程压缩量：≥1.0~1.3 m3

单次压缩循环时间：≤35~50 s

箱体容积：≥16 m?

箱体自重：≤6600kg

垃圾装载量：≥11吨 。

灭火系统

自动消防系统遇到火情后自动熔断，自动喷射灭火剂，也可后台电启动控制灭火。

灭火剂采用干粉，物理化学性质稳定，无毒性、不腐蚀、不导电，易于长期贮存，适用于扑灭 A、B、E、F 类型火灾。

喷雾除臭模块

采用独立模块，用于料口及空间，具有有液位低、药剂不足的情况报警提示。

采用专用雾化系统，药剂箱一次装满后，可持续使用30~45天，药剂与水的配比可做调整。

除臭剂采用环保材料制作，无毒无害。

物联模块（选配）

配置满溢监测设备，可及时提示物业或城市运营的清运人员及时清运垃圾；

可通过联网或其它方式将设备数据实时上传至管理云平台。

可选配移动端APP功能。

五、近似设备图片

  普慧市政型地埋式垃圾投放站产品概要202105V.pdf   （B-普慧市政用地埋式垃圾分类投放站产品下载，普慧可根据客户需求及场地情况订制设计生产）
